小米發布兩款5G手機：小米9 Pro與小米MIX Alpha，都使用VC液冷散熱

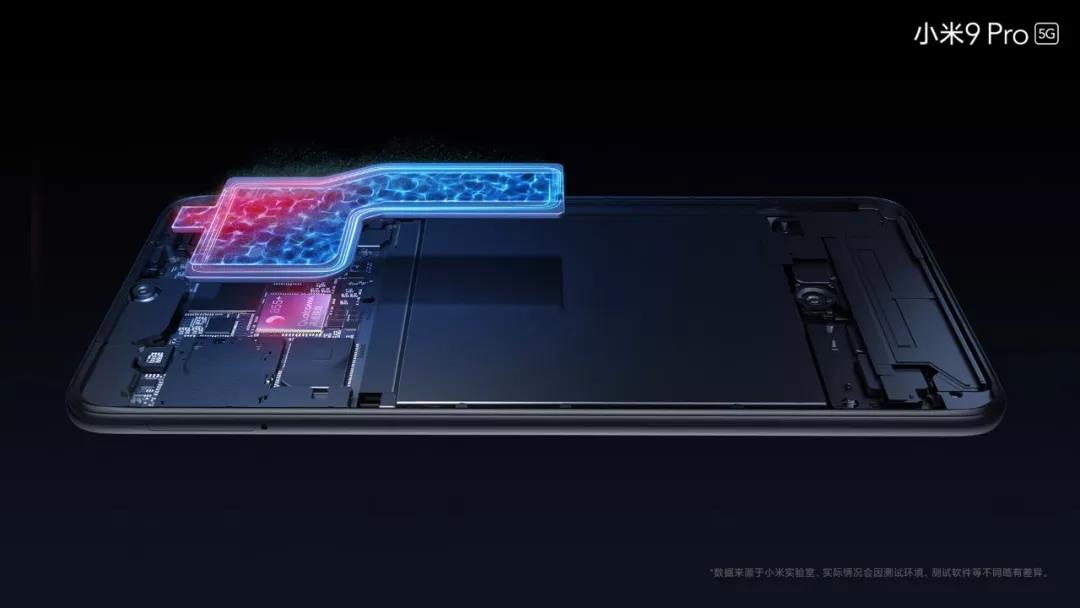

據石金科技小編獲悉：2019年9月24日小米發布兩款5G手機：小米9 Pro與小米MIX Alpha使用VC液冷散熱，目前旗艦級的 5G 手機多數采用 VC 液冷或熱管液冷，而小米9 Pro 使用一個大號的 VC 均熱板。配合 5 層石墨、高導熱銅箔和導熱凝膠組成強勁的立體散熱系統，VC 均熱板散熱面積高達 1127mm2。相較小米9，CPU 核心溫度能夠降低 10.2℃，運行速度更快，Antutu 綜合跑分高達 48 萬之多。

VC均熱板是什么呢？

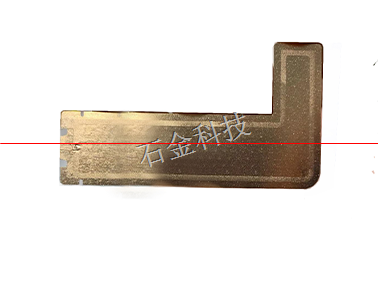

VC(Vapor Chamber)也稱均熱板,是一個內壁具有微細結構的真空腔體，通常由銅制成。
當熱量由熱源傳導至VC腔體時，腔體里的冷卻液受熱后開始產生氣化現象,液體氣化吸熱,體積迅速膨脹充滿整個腔體，當氣相工質接觸到一個比較冷的區域時便會產生凝結的現象,借由凝結釋放出之前吸收的熱量。

凝結后的冷卻液會借由微結構的毛細管道（整個循環的驅動力是毛細力）再回到蒸發熱源處，此過程將在腔體內周而復始進行。

VC均熱板制成

均熱板是怎么加工成型的呢？VC均熱板需通過復雜的制程，如燒結、金屬網或纖維，蝕刻等方式，來將毛細結構形成在該腔室內，其中燒結是非常重要的，如何選擇選燒結治具，和良品率有很大關系 ，石金科技石墨燒結治具進行特殊加工具有：耐高溫，自潤滑性能好，便于擺放，不易附著其他物體，強度高，不易破損，VC均熱板散熱石墨燒結治具的摩擦系數只有0.04-0.05。其摩擦系數低，而且熱穩定性很高。可根據客戶要求加工各種形式大小的石墨模具/載具

本文出自深圳市石金科技股份有限公司，公司是集銷售、應用開發，產品加工的石墨專業廠家，專門為模具行業、機械行業、真空熱處理爐、電子半導體及太陽能光伏產業等提供石墨材料、石墨電極和相關的石墨制品，歡迎致電13662687390
